组成原理实验虚拟仿真软硬件平台

发布时间:2017-11-23    来源:国家级计算机实验教学示范中心       浏览次数:2

实验平台简介:

本实验平台支持三种工作方式:联机主控、联机从控、仿真方式。

前两种是软硬件结合的实验模式,第三种采用软件模拟硬件的虚拟仿真模式。

本实验平台的软件是:Yy-z02计算机组成原理上位机软件,与之配套的硬件设备是:分立集成电路计算机组成计算机原理实验仪。

平台基于自行研发的“单机转云”技术和单机转云组件,本实验平台已由原来的单机模式成功移植到“云”端,实现了云服务器上虚拟机与组成原理实验仪硬件接口之间的通信,保证了在网络云服务环境下,计算机组成原理硬件实验的正确性,真正达到虚实结合的效果。本实验平台已经被全国几十所高校采用。

用于测试的IP和端口是:210.32.34.77:31001,210.32.34.77:31002,210.32.34.77:31003,210.32.34.77:31004,210.32.34.77:31005,可选其中一个登录。

Win7系统登录说明:

1、点击“开始”,在“搜索程序和文件”框 输入 mstsc ,点击 回车键 弹出“远程桌面连接”对话框 在“计算机(C)”的输入框中输入 上面提供的远程主机IP和端口(如210.32.34.77:31003) 如下图:



2、点击“连接”按钮,然后会弹出“是否确定要连接此远程计算机”框,选择“是”按钮


3、接下来会弹出虚拟机的登录窗口,输入用户名vega 密码vega

4、点击 回车键 ,便可远程登录到此虚拟机了


对于XP系统和win8系统可以参考如下链接:


登录平台后:

组成原理实验虚拟仿真软硬件平台DEMO程序在C:/Program Files/杭州义益/计算机组成原理实验仪/Experiment 目录下。

说明书中4个实验的DEMO程序和微程序分别如下,实验细节请下载说明书:

简单模型机的设计与实现.yyy

带移位功能的模型机设计与实现.yyy

具有中断功能的模型机设计与实现.yyy

复杂模型机的设计与实现.yyy

实验项目:

#实验项目学时数简介
1运算器实验 之 算术逻辑运算实验2虚实结合
2运算器实验 之 运算进位控制实验1虚实结合
3运算器实验 之 移位控制实验1虚实结合
4存储器读写实验2虚实结合
5总线数据传输实验1虚实结合
6微控器及上位机软件认识性实验4虚实结合
7简单模型机设计与实现实验4虚实结合
8带移位功能的模型机设计与实现实验3虚实结合
9具有中断功能的模型机设计与实现实验4虚实结合
10动态微程序的设计与实现实验4虚实结合
11综合创新性实验(实验考试)5虚实结合

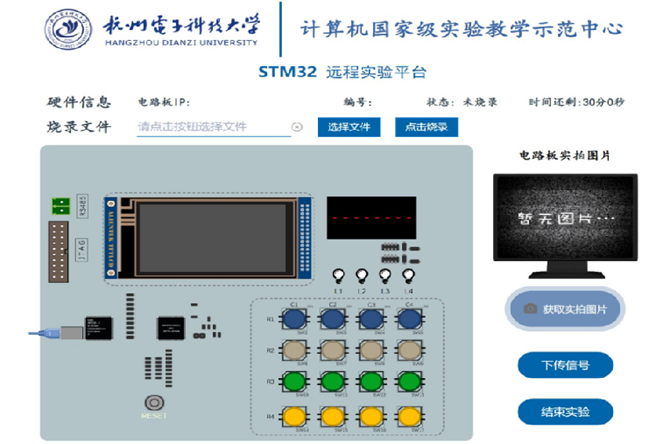

实验平台截图:

实验说明:

实验步骤图
基于“Yy-z02成原理实验虚拟仿真系统”的实验流程(仿真模式下)

展示怎样使用“Yy-z02成原理实验虚拟仿真系统”来做一个实验的全过程

怎样在云平台下连接硬件,实现联机主控模式下的实验


教师使用基于“Yy-z02成原理实验虚拟仿真系统”进行教学的案例

使用“Yy-z02成原理实验虚拟仿真系统”进行教学的一个实例
